Немножко о надёжности родных катушек АКА.

Долго ждал, когда на ремонт попадёт родная катушка АКА, что-бы её начать колупать. До этого были , но только с отломанными ушами, и то парочку. Надёжность , ну просто ОЧЕНЬ хорошая.

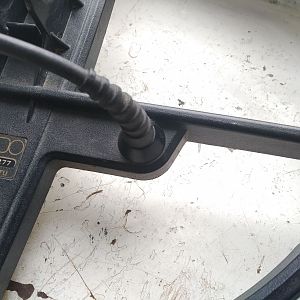

Буду рассматривать 3кГц «руль» 15. Обрыв на вводе, меня это конечно удивило. В постоянной работе она :

ладно, если она лежит и пылится,но тут она в работе была.

Ну погнало:

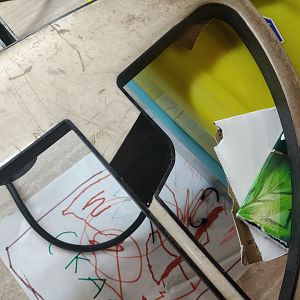

Подошва до графитового экрана ещё нормально вскрывается при 150°с, а вот дальше пришлось выставить 220° на малой подаче и самым малым соплом. И при этом, я бы не сказал, что легко это всё отставала.

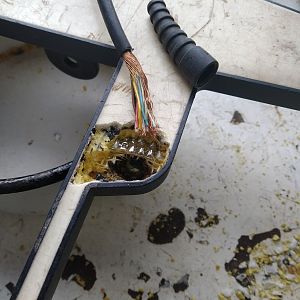

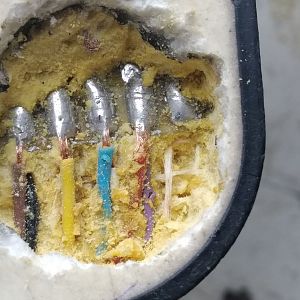

Дошёл до платы . Дальше нужно же добираться до ввода. Армирование? Да ну, обалдеть. Не берусь утверждать, что вся заливка так армирована, возможно даже это сделано только в больших катушках, но как есть, так есть. Тем более статистика обращения , подтверждает надёжность.


С кабелем нет никаких проблем. На морозе не дубеет, в меру жёсткий. Внутри продольные нити, которые служат для увеличения прочности на разрыв, а так-же для уменьшения вероятности критических перегибов.

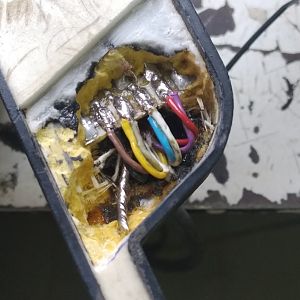

Дальше всё по стандартному .



Все фото кликабельны.



Привет . Здорово . А что можешь сказать из личного опыта ремонта катушек с индивидуальными номерами ( серийник или как там его ?) И без номеров . Да знаю что раньше писали , потом вроде как перестали , информация так , для интереса .



Я же написал выше, АКА катушка первая в разборке. Ничего не могу сказать но номеру.
