БГ (Баланс Грунта) на металлоискателях АКА

Самая главная настройка в металлоискателях АКА - это БГ (Баланс Грунта). Если БГ проведен не верно, то прибор будет беспрестанно выдавать фантомы (ложные сигналы грунта) и поисковик вынужден будет снизить ОУ (Общее Усиление), чтобы загнать ложняки под порог. Иначе говоря, расплата за неверный БГ будет потеря чувствительности прибора или в простонародье "потеря глубины".
Должно быть упомянуто, что есть упорные товарищи, которые готовы на слух отличать ложные сигналы от реальных целей (по каналу РВ) вместо того, чтобы освоить правильную процедуру БГ. Рано или поздно человек устает от обилия сигналов (фантомы) и начинает пропускать искомые сигналы. То есть фильтровать все сигналы на слух - это не выход. Прибор должен быть настроен так, чтобы давал сигнал только на цель или редко выдавал фантом.

Помимо ложных сигналов грунта неверный Баланс Грунта чреват неверной идентифакией целей (черные металлы могут зазвенеть цветниной и наоборот) - такое возможно если фаза грунта будет уж слишком отличаться от фазы, полученной прибором во время БГ.

Как мы понимаем путь к успеху (копать глубоко и то, что пропустили другие) лежит через... правильную процедуру ГБ.
См. также темы:

Содержание

Теория

Сигнум/Сорекс: Настройки, влияющие на БГ

Сигнум/Сорекс: Техника проведения БГ

Беркут-5: Техника проведения БГ

БГ по кирпичу, ферриту / БГ для "воздушных тестов"

БГ на мусоре

БГ на мокрых грунтах

БГ на морском (соленом) пляже

БГ на минерализованных грунтах

БГ при ГК и ХК

БГ на легких грунтах

Типичные Проблемы с БГ и пути их решения
​

PS.
Данная статья будет дорабатываться и обновляться со временем



Теория

Баланс Грунта - что это такое?​

Выдержка про БГ из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
БАЛАНСИРОВКА ПО ГРУНТУ
Балансировка прибора по грунту является важнейшей составляющей настройки прибора на поиск. Её неправильное проведение может сильно снизить поисковые возможности прибора, одновременно внеся в его работу нестабильность и фантомные отклики.

Небольшое пояснение «физики процесса». Каждый предмет имеет свои форму, проводимость и магнитную составляющую, совокупность которых принято называть VDI (Ви-Ди-Ай). Напоминаем, что VDI - это угловая характеристика, численно равная углу отклонения вектора сигнала (годографа на экране прибора) от вертикальной оси. Грунт, в зависимости от степени минерализации (присутствия в его составе оксидов железа), накладывает свой сигнал на сигнал цели, изменяя её VDI вплоть до «превращения» для прибора в «железо» мелких и глубинных целей, а так же крупных целей из высокопроводящих металлов (медь, серебро, алюминий). Чтобы максимально уменьшить влияние грунта, и производится точный баланс
детектора на грунт в месте поиска.

Основные задачи балансировки:

1. Сделать грунт «невидимым» для прибора, т.е. исключить фантомные сигналы от грунта, в котором отсутствуют цели.

2. Установить правильную (стандартизованную) систему отсчета чисел VDI. При получении совместного сигнала от цели и грунта правильно отбалансированный прибор должен «вычесть» математически из этого сигнала сигнал грунта иверно идентифицировать цель.

Следует помнить, что неправильно отбалансированный по грунту прибор (например отбалансированный на грунте, содержащем металлический мусор) при тестах «по воздуху» может вносить в сигнал цели неверную коррекцию. При «воздушном» тесте это может например привести к «невидимости» крупного предмета из алюминия или меди (сковорода,
крупная медная или серебряная монета), если грунт слишком уведён в «плюс». А если это «слишком» очень велико, то и привести к определению этих целей «железом». Либо наоборот,
изменит VDI этих целей в сторону «уменьшения», при уходе баланса слишком в «минус», и некорректному возрастанию чувствительности на них «по воздуху».

Запомните простое правило: изменение фазы баланса на 1 градус изменяет VDI всех целей на тот же 1 градус в сторону изменения фазы (+ или -). То есть, если вдруг, у Вас, например, крупная медная монета определилась «по воздуху» железом с VDI -86 вместо положенных +82+84, значит настройка на грунт Вашего прибора установлена на +10+12 градусов
больше, чем нужно для теста «по воздуху».
***unqte***

Авто БГ vs Ручной БГ​

Коррекция Фазы БГ в режиме "Ручной БГ"​

Выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
Для небольшого увеличения глубины идентификации крупных серебряных и медных монет (самоваров, тазов и прочих крупных предметов из высокопроводящих металлов), можно после автоматической балансировки, в режиме ручной настройки на грунт, подправить цифру фазы баланса, на 1 - 2 градуса в сторону минусовых значений.

Большая поправка (или уход) баланса в сторону минуса, приведёт к появлению ложных срабатываний прибора цветным сигналом при ударах катушкой о растительность и грунт. Поправка (или уход) баланса грунта в сторону плюсовых значений приведёт к ухудшению чув
ствительности прибора к крупным высокопроводящим целям, например к крупным медным и серебряным монетам, вплоть до их «невидимости», или даже определению их «железом».
***qte***

БГ в разведках vs БГ для "глубины"​

Проверка правильности БГ​

Сигнум/Сорекс: Настройки, влияющие на БГ

Программа БГ на Сигнуме/Сорексе​

ОУ, КТ, РВ при БГ​

Ток и БГ​

Резонанс и БГ​

Фаза​

Автоматическая Подстройка Баланса (АПБ)​

Сигнум/Сорекс: Техника проведения БГ

Процесс балансировки грунта в автоматическом режиме.
(выдержка из инструкции к Сигнуму МФД (прошивка 2.06))​

***qte***

1. Найдите чистый от металла участок грунта. Определить его можно по срабатыванию порогового тона в режиме РВ-КТ. На неотбалансированном приборе он будет звучать и на чистый грунт, но тихо и «размыто», без чёткой локализации, тогда как на металлические предметы резко, с чётким нарастанием над предметом. Выберете место, где при покачивании катушкой над грунтом влево и вправо, на величину 5-10см, нет локализуемого резкого нарастания порогового тона - это и есть пригодное для балансировки место.
2. Найдя чистое от металла место, поднимите катушку прибора на 30-40 см над грунтом, нажмите кнопку "Балансировки прибора по грунту", отсчитайте 3 секунды, и плавно, но не слишком медленно, приблизьте катушку к грунту.

Внимание! Не подносите катушку к грунту ближе, чем на расстояние 10% от диаметра датчика (для катушки Ø26 см – 2-3 см). Это связано с качественным изменением физической картины взаимодействия датчика с грунтом в так называемой «ближней зоне» и может существенно повлиять на правильность балансировки, в результате чего в процессе поиска могут появляться ложные срабатывания прибора на чистых местах, при высоких значениях чувствительности.

Короткая мелодия говорит о том, что баланс окончен. Если мелодии нет, либо она есть не при опускании, а при подъёме катушки, повторите процесс балансировки. При этом следите за вектором грунта на экране. Он должен ложиться ровной, слегка дрожащей линией, на горизонтальную ось шкалы. Если он резко изгибается, или хаотично «мечется» по экрану, это значит, что Вы пытаетесь провести баланс на металлическом предмете в грунте. В этом случае прибор может выполнить баланс, но он будет некорректен для работы, что Вы заметите по множественным фантомным сигналам от грунта. Если такое произошло, просто перебалансируйте прибор на чистом месте.

Внимание! В режиме автоматической балансировки не производите выключение прибора. В противном случае данные баланса не будут сохранены в памяти прибора.

После того как вы научитесь выбирать место для балансировки, запомните примерную цифру баланса (отображается в левом нижнем углу экрана в режиме балансировки). Её резкое отличие, особенно при тех же погодных условиях, при следующей балансировке, является поводом заподозрить наличие металла в грунте и сменить место проведения настройки баланса грунта Вашего прибора. Если под катушкой всё же был металлический объект, не дающий провести автоматический баланс (предметы с ВДИ близкими к 0, например фольга), то прибор выдаст два последовательных коротких тона, похожих по тональности на сигнал железа в режиме поиска, и на экране во время их звучания, возникнет символ восклицательного знака в треугольнике. Соответственно необходимо провести балансировку на другом участке грунта. По завершении балансировки, в левом нижнем углу экрана появится цифровое значение уровня баланса (фаза), это та величина, на которую прибор будет корректировать VDI цели, исключая влияние грунта. В правом углу появятся цифры, показывающие уровень минерализации грунта по собственной шкале прибора.

Следует отметить, что средний угол фазы баланса грунта индивидуален для каждого экземпляра прибора и может также зависеть от технологического разброса параметров датчика и температуры окружающей среды. Но, рассматривая эти значения, не забывайте, что Ваш прибор остаётся в режиме автоматической балансировки и в любой момент может посчитать, что пора провести перебалансировку по... лопате, ботинкам, напарнику. Поэтому, если после автобалансировки хотите изучить экран прибора и цифры баланса, нажмите кнопку "Подтверждения установленных значений параметров и выбора пункта" и войдите в ручной режим балансировки, чтобы отключить автомат. В правом верхнем углу экрана, вместо буквы А появится буква Р.

Выйти из балансировки грунта, можно нажав кнопку "Балансировки прибора по грунту".

Итак, переход между ручным и автоматическим режимами балансировки прибора осуществляется последовательными нажатиями кнопки "Подтверждения установленных значений параметров и выбора пункта".

В ручном режиме с помощью кнопок "+" и "-" можно подкорректировать баланс в нужную сторону, покачивая катушкой вертикально над грунтом (на расстоянии 10 - 15 см от поверхности с амплитудой 5 - 10 см), следя за тем, чтобы вектор грунта в итоге стремился совпасть с горизонтальной осью шкалы, а звуковой фон прибора при подъёме или опускании датчика практически полностью исчез.

Вектор неправильно отбалансированного грунта (рис. 7):

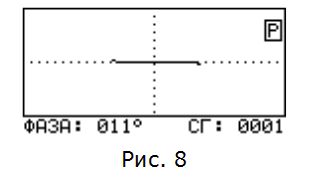

Вектор правильно отбалансированного грунта (рис. 8):
​

***unqte***

Как правильно делать БГ​

Беркут-5: Техника проведения БГ

Процесс балансировки грунта в автоматическом режиме.
(выдержка из инструкции к Беркут-5 (прошивка 5.11)​

***qte***
БАЛАНСИРОВКА ПО ГРУНТУ
Балансировка по грунту необходима для уменьшения влияния минерализации грунта во время поиска. Без правильно проведенной балансировки металлодетектор не сможет обеспечить должную дальность обнаружения объектов поиска и корректную идентификацию типов объектов, при этом могут постоянно присутствовать ложные сигналы даже на грунте, в котором нет металла.

Для проведения балансировки по грунту необходимо выполнить следующее:

1. Определите участок грунта, свободный от металлических объектов. Для этого в режиме поиска просканируйте участок грунта и найдите место, где прибор не дает сигналов от объектов (ориентировочно, 1,5 метра в радиусе);
2. Поднимите датчик на уровень пояса от грунта;

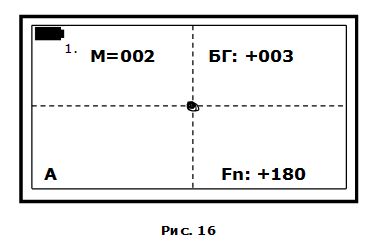

3. Нажмите кнопку [БГ]. Прибор перейдет в режим автоматической балансировки по грунту (Рис. 16): В правой верхней части индикатора выводится фаза баланса грунта в градусах, в верхней левой – уровень минерализации в условных единицах, в левой нижней части - режим балансировки (А – автоматический, Р - ручной).

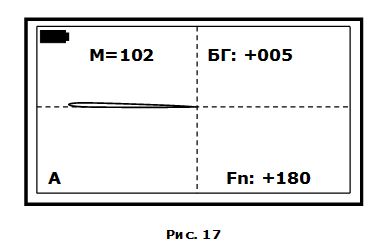

4. Плавно поднесите датчик к грунту сверху вниз, избегая ударов датчиком о траву, камни и другие объекты. Скорость поднесения датчика должна быть такой, чтобы он опустился до уровня грунта приблизительно, заодну - две секунды. При поднесении датчика к грунту, на дисплее будет вырисовываться линия из центра в левую сторону экрана *(Рис. 17): Опускайте датчик до тех пор, пока линия не дойдет до левого края дисплея, не допуская ударов датчиком о грунт густую траву и т.д.
5. При успешной балансировке, прибор проиграет мелодию.
6. Нажмите кнопку [БГ] для перехода в рабочий режим;
7. Если отстройка от грунта не произошла, поднимите датчик на уровень пояса, задержите его на 1 - 2 секунды (пока линия от грунта не сойдется в центре) и повторите пункты 4 - 6

Перейти в режим ручной балансировки грунта можно, нажав кнопку [-] или [+]. В ручном режиме Вы можете вручную изменить фазу баланса грунта, настроенную в автоматическом режиме. При этом автоматически отключится автобаланс грунта (параметр «СКОРОСТЬ АБГ» установится в положение «ВЫКЛ»). Для включения функции автобаланса необходимо войти в меню настройки параметров поиска и установить параметр «СКОРОСТЬ АБГ» на требуемое значение (стр. 27, Беркут-5: Руководство по Эксплуатации (Инструкция)).

*Если при поднесении датчика к грунту сигнал идет из центра вправо - это говорит о неправильной настройке начальной фазы. Для корректировки произведите настройку датчика.
Если после проведения баланса грунта, значение БГ значительно отличается от нуля – это может быть причиной неправильной установки параметра «начальная фаза» при настройке датчика. В этом случае рекомендуется произвести повторную настройку датчика.
***unqte***

БГ по кирпичу, ферриту / БГ для "воздушных тестов"

БГ по Кирпичу и Ферриту​

Выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
Для тестирования прибора «по воздуху» необходимо отбалансировать его по кусочку феррита. Положив прибор на поверхность не содержащую металла, включите авто-балансировку по грунту, отсчитайте 3 секунды, и с расстояния 25 - 30см поднесите к центру плоскости датчика (катушки) кусочек феррита, выполнив балансировку.

В случае отсутствия феррита можно использовать кусок красного кирпича или красной обожженной керамики.

В случае отсутствия и этих предметов, можно взять компакт диск, и в поисковом режиме провести им плашмя перед катушкой. Если диск даст вертикальный годограф и VDI в пределах -1... 0... +1, то прибор готов к тестам «по воздуху». Если же VDI диска отличается от этих значений, то в режиме ручной балансировки (нажать кнопку "Включения режима балансировки прибора по грунту") откорректируйте фазу баланса грунта на величину отличия в нужную сторону. VDI диска получило значение - 1... 0... +1?
Поздравляем, Ваш прибор готов к «воздушным тестам».

БГ на мусоре

Процесс балансировки грунта на мусоре.
(выдержка из инструкции к Сигнуму МФД (прошивка 2.06))​

***qte***
В том случае, если по каким-либо причинам найти чистое место не удаётся, можно провести баланс по куску выкопанного грунта (1 - 1,5 кг), предварительно удалив из него все металлические объекты и положив в пакет для удобства. После чего закрепить прибор так, чтобы катушка находилась на расстоянии не менее 40 - 50 см от грунта (положить на куст, опереть на дерево катушкой вверх). Далее включить баланс грунта нажатием кнопки "Включения режима балансировки прибора по грунту", отсчитать про себя 3 секунды, и плавно, но не медленно приблизить грунт с расстояния 30 - 40 см к катушке прибора с внешней или рабочей стороны (как если бы Вы делали автобаланс по грунту в обычном режиме, но теперь приходится двигать грунт, а не катушку).

Располагать прибор для такой балансировки на земле нежелательно. Если Вы не смогли найти чистое место, значит в грунте много металлических объектов. Металл может оказаться в поле катушки прибора и баланс пройдёт некорректно.
***unqte***

БГ на фазопеременных грунтах (весенний/осенний/мокрый/влажный грунт, пашня)

Баланс грунта на фазопеременных грунтах (весенний/осенний/влажный грунт и т.п. "мокрые условия") осложнен неоднородной проводимостью почвы, которая дает о себе знать в виде ложных сигналов грунта.
Прежде чем делать БГ на мокром грунте, необходимо сделать сигнал грунта более-менее постоянным, "подготовить" сигнал грунта можно несколькими способами:

БГ на Фазопеременных грунтах​

(выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
Если вектор грунта на экране петляет (при отсутствии металла конечно), то это сильный сигнал от грунта + сырость с проводящей средой (электролит). Соответственно, чем больше ток, усиление, амплитуда махов при балансе, тем сложнее будет прибору. Это равносильно тому, что прокричать фразу человеку прямо в ухо. Он оглохнет и ничего не поймет.

Соответственно:

1. Эконом режим.
2. Снижение усиления, обычно бывает достаточно 6 - 7.
3. НЕ ДЕЛАТЬ БОЛЬШИЕ МАХИ при БГ!

Сами движения катушки при БГ лучше делать так:
Держите катушку сантиметрах в 10 от земли. Включаете БГ, и плавно начинаете приближать и отдалять катушку с амплитудой сантиметров 5. Чем «громче» грунт (длиннее вектор на экране), тем плавнее и с меньшей амплитудой должны быть движения катушки. Как бы плавно «гоняя» вектор грунта по оси. Не обязательно ждать сигнала БГ. Можно переключиться в ручной режим, и продолжая движения, кнопками "+" и "-" уложить вектор на горизонт. Для
большего успокоения, можно вектор чуть наклонить по часовой стрелке на градус, максимум на два (и не забывать, в таких местах включать фильтр ФЛСГ в доп. меню на 7 - 8, не больше).

И еще, чем ниже частота катушки, тем лучше для поиска в подобных местах.
***unqte***

БГ на Пашне​

(выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
При работе на грунте с неравномерной минерализацией, например пашня, не всегда можно
точно отбалансировать прибор в автоматическом режиме, т.к. при вертикальном исполнении баланса под катушкой один грунт (комок или прослойка воздуха), а при сканировании эти участки идут один за другим, что иногда приводит к фантомным срабатываниям канала идентификации прибора. При этом цифра фазы грунта при выполнении автобалансировки на одном и том же месте может отличаться более чем на 3 градуса.

Если Вы столкнулись с подобной проблемой, проведите балансировку прибора в ручном режиме следующим образом:
Найдите чистый участок шириной 60 см. Перейдите в режим ручной настройки и совершая короткие горизонтальные поисковые махи с амплитудой 50 см на высоте 3-5 см над грунтом, увидите ровную линию грунта на экране (если линия скачет, то присутствует металл). При этом, если баланс неправильный, услышите гудение от грунта и линия грунта на экране не будет горизонтальна. Кнопками "+" и "-" уложите её горизонтально, гудение исчезнет.

Ваш прибор точно настроен на грунт.
***unqte***

БГ на морском (соленом) пляже / грунте с высокой электропроводностью

выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
При работе на морских пляжах и других местах со сложными грунтами с высокой электропроводностью для более достоверной балансировки рекомендуем использовать опцию «Общее усиление» или включать режим «Эконом». Иногда снижение чувствительности позволяет более точно проводить операцию балансировки. Особенно на морских пляжах.
***unqte***

БГ на тяжелых (минерализованных) грунтах

БГ при обилие Горячих и Холодных Камней

При обилие Горячих и Холодных Камней балансируемся

БГ на легких грунтах

Выдержка из инструкции к Сигнуму МФД (прошивка 2.06)
***qte***
В случае если сигнал от грунта настолько мал (кварцевый песок), что программа балансировки не может запуститься, можно провести балансировку либо по кусочку феррита (после чего вручную подкорректировать в «минус» полученное значение баланса на - 4 градуса), либо по куску красного кирпича автоматически, положив их на грунт. В принципе, на таком грунте подойдёт настройка баланса для «тестов по воздуху» и даже с поправкой баланса на пару градусов «в минус» для увеличения чувствительности на крупные цели, если они ожидаются.

Если же вектора грунта на экране почти нет, то Вам повезло, грунт "тихий", почти не имеющий
минерализации, а значит, позволит разогнать прибор, и искать глубоко.

Ток - норм,
Общее Усиление - 8
ФЛСГ на 1 - 3.

Балансироваться можно так же, «гоняя» вектор плавными движениями, но с большей амплитудой. Тем более не ждать сигнала в автомате, а в ручном режиме уложить слабый вектор горизонтально, или на 1 - 2 градуса против часовой стрелки, чтобы слегка увеличить глубину, особенно на крупные монеты (грунт тихий, ложного сигнала не даст)
***unqte***

БГ на легких грунтах​

Типичные Проблемы с БГ и пути их решения

Если появились фантомы, первое что нужно выяснить это не уплыло ли БГ?

Типичные Проблемы с БГ​

БГ и температура окружающей среды
(выдержка из инструкции к Сигнуму МФД (прошивка 2.06))​

***qte***
Резкая перемена температуры поискового датчика (катушки) может влиять на точность балансировки, и по мере её изменения, баланс может сместиться и стать некорректным. Поэтому, если Вы, например, вынесли прибор из прогретого автомобиля и начали работать в условиях пониженной температуры (ранняя весна, поздняя осень), то, по мере принятия катушкой температуры окружающей среды, перебалансируйтесь ещё один - два раза. (Ремарка SuchMuch: c 2013 года АКА выпускает термостабильные датчики, которым не страшно изменение температуры в пределах 20 градусов)

В случаях значительного перепада температур (больше 15°С относительно нормальных +20°С) мы рекомендуем произвести заново процедуру адаптации электронного блока к датчику (катушке) . В этом случае процессор вашего детектора заново выберет оптимальную частоту тока возбуждения для данных температурных условий. При этом будут гарантированно
сохранены все основные показатели назначения прибора, включая ток потребления

В редких случаях, например, после смены датчика или попыток сбалансироваться на металлических объектах, может возникнуть ситуация, когда невозможно провести автоматическую балансировку по грунту. Это происходит из-за того, что текущее значение фазы вектора грунта выходит из зоны захвата системы автоподстройки баланса (например при значительном изменении температуры окружающей среды).
Решить проблему можно проведя балансировку в ручном режиме. Для этого в режиме автоматической балансировки нажмите кнопку для перехода в ручной режим и с помощью кнопок и добейтесь того, чтобы вектор грунта при поднесении к земле на экране дисплея перемещался слева направо в строго горизонтальном направлении. После этого автоматическая балансировкабудет работать как обычно.
***unqte***

Начиная с 2013 года АКА выпускает термостабильные датчики, т.е. БГ не уплывает при смене температуры на 15-20 градусов.
